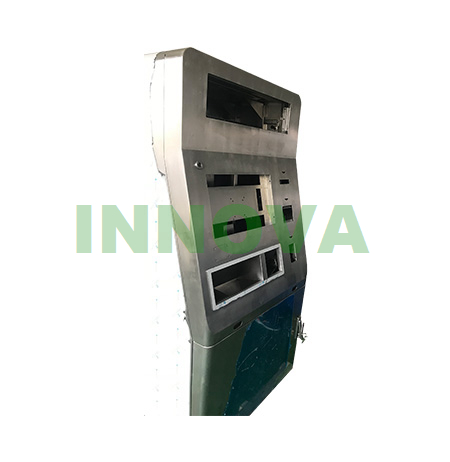

售票機

自動售票機系統由微電腦控制,功能強大,設置靈活,穩定性高;具有二維條碼打印/激活、感應卡識別、打印票據、銀行卡識別、密碼鍵盤等設備,觸摸屏液晶界面可設多級菜單,可以顯示窗口名稱及公告等內容,打印內容可靈活編輯修改,報表實時統計,可生成各種統計報表。

全國服務熱線:0512-66598062

在線咨詢

具備功能

1. 觸摸屏多媒體客戶界面

2. 語音操作提示

3. 人民幣紙幣接收5d5fa2ded9701.jpg

4. 人民幣紙幣找零

5. 銀聯卡支付

6. 普通連續紙票發售

7. 憑條打印

8. 日志管理

9. 異常斷電情況最后交易的順利完成

10.多種聯網方案(以太網/ADSL/WLAN/GPRS(EDGE)/CDMA等)

11.運行維護管理

12.人性化與結構化設計

13.高穩定性、可靠性與安全性


電路原理

整個電路的工作原理其實并不是很復雜,從下面的電路圖中可以分析出它的工作原理,也能夠看出整個電路可以概括為以下幾部分:

1.電機驅動部分

2.信號反饋部分

3.出票指令信號部分

4.手動出票部分

首先我們來認識一下每個部分的組成元件與及它是怎樣工作的。

電機驅動部分:三極管D1793是組成電機驅動部分的主體元件,常態時指令信號端電壓為0伏,三極管基極因此時沒有電壓而處于截止狀態,電機線圈中無法形成電流通路而電機不轉,當出票指令信號到來時,高電平脈沖通過二極管4148經過電阻R9輸入D1793的基極,三極管導通,電機線圈通電工作,LED2與R10組成指示電路,這個時候發光指示。

出票指令信號部分:這部分就是一個二極管4148與電阻R11,當指令信號為高電平脈沖時,二極管4148正向導通,指令信號再通過R9進入電機驅動部分,40106中的D、E、F三個反相器在這里是閑置沒用,不起作用的部分。

信號反饋部分:電機運轉之后,便通過機械傳動的作用把彩票送出,當彩票從光控開關中移過時,通過彩票上半圓缺口的作用,會在光控開關的輸出端產生斷續的脈沖電壓,這個電壓信號經過反相器40106倒相后進入三極管1815的基極,再經倒相后從集電極輸出反饋信號,LED1、穩壓管5V1與電阻R5組成反饋信號指示電路,當正常出票時,LED1燈隨輸出信號閃爍,一個閃爍周期代表著輸出一個反饋信號脈沖。

手動出票部分:手動出票是通過手動出票按鍵直接輸入一個直流電壓給驅動三極管的基極,使其導通工作,并且這個直流電壓還要分成另一路信號通過二極管4148到40106的1腳,去阻止光控管檢測到的出票信號,所以手動出票時我們看到LED1燈是不會閃爍的,主機當然也是不會計彩票數的。


設備展示
